Pienjännite{0}}lasipintaiset eristeet

Pienjännite{0}}lasinastaeriste (0,4 kV/1 kV)

I. Määritelmä
Pien-lasijänniteeristin: Nasta-tyyppinen kiinteä eriste, jonka pääeristysrunko on karkaistu lasi ja rautaiset kiinnitysruuvit, suunniteltu erityisesti 0,4 kV:lle (400 V:n kolmi-vaiheinen matala-jännitteen jakelu, kotitalouksien ilmajohdot).

Tappityyppi: Kiinnitetty poikkivarteen pohjassa olevalla terästapilla (ruuvilla) johtimen ollessa yläurassa.

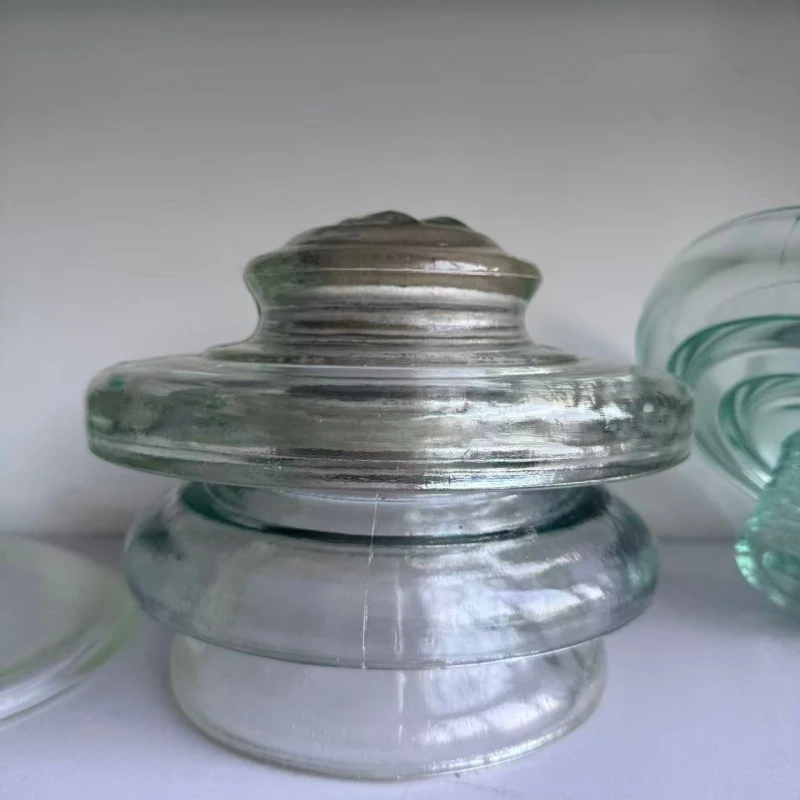

II. Rakenne (vastaa kuvaasi)
Eristysrunko: Karkaistu läpinäkyvä/vihreä lasi (monikerroksinen sateenvarjohame, sateenkestävä-, aaltoileva hame kuvassa);
Upotetut teräsruuvit: lasin pohjaan upotetut galvanoidut pultit, joita käytetään ruuvaamaan käyttöpylvään kulmateräksiseen poikkivarteen;
Yläura: Ura eristimen päässä, jota käytetään sitomaan ja kiinnittämään matalajännite-alumiini/kuparijohdin.

III. Käyttöjännite ja skenaariot

Nimellisjännite: 0,4 kV (400 V:n matala-jännitteen jakelu), ei 10 kV korkea-jännitesovelluksiin;
Asennuspaikka: Sementtipylväiden ristikkoon maaseutualueilla/yhteisöissä, erityisesti matalajännitteisille ilmajohtolinjoille (muuntajasta jokaiseen talouteen).

IV. Edut (lasimateriaalin ominaisuudet)
* Itse{0}}räjähdysvaroitus: Lasi särkyy automaattisesti, kun sisäinen halkeama ilmaantuu, jolloin vauriot voidaan helposti havaita linjatarkastuksissa (toisin kuin halkeilevat posliinieristeet);
* Sileä pinta, kestää lian kertymistä, itsestään{0}}puhdistuva sateessa, kestävä pienjännite{1}}ulkokäyttöön;
* Halvemmat kuin keraamiset neulaeristeet, sopivat laajamittaiseen käyttöön-pienjännitteisissä maaseudun sähköverkoissa.

I. Suorituskyky ja tehosteet (sähköinen ja mekaaninen suorituskyky)

1. Sähköeristysvaikutus

Vakaa eristyskyky: Karkaistulla lasilla on korkea dielektrinen lujuus, mitoitettu ** enintään 1 kV matala-jännitteisille 0,4 kV jakelulinjoille (kolme-vaiheinen 400 V huoltojohto)**, estää johtimien virran vuotamisen napoihin ja poikkivarseihin, eliminoi maadoitusoikosulun- ja EC80- ja EC80-liitäntä kansallisia standardeja.

Monikerroksisen sateenvarjon hameen ryömintäoptimointi: Kuvasi monikerroksinen aaltoileva sateenvarjon hamerakenne lisää ryömintäetäisyyttä, mikä tekee siitä vähemmän alttiita salamapurkauksille sateisissa, sumuisissa ja pölyisissä ympäristöissä. Tiheä ja sileä lasipinta on erittäin hydrofobinen, mikä mahdollistaa sadeveden itsestään-puhdistumisen, mikä johtaa paljon vähemmän lian kerääntymiseen kuin posliinieristeissä. Tästä on merkittäviä etuja kosteissa etelän/rannikon suolasumuympäristöissä.

2. Mekaanisen rakenteen vaikutus

Galvanoidut teräsruuvit (tapit) on upotettu valmiiksi-pohjaan ja kiristetty kulmateräspoikkivarteen. alumiini/kupari yläjohtimet on sidottu yläkaapelihyllyihin, jotka tukevat johtimen omaa painoa ja tuulen painekuormitusta, vastustavat tuulen heilumista ja vetoa. Karkaistu lasi itse-räjähdysvaroitus (ydinetu): Kun eristys heikkenee tai sisäisiä vaurioita tapahtuu, lasi särkyy automaattisesti ja putoaa (nolla--arvon itse-räjähdys). Vauriot voidaan havaita suoraan paljaalla silmällä tarkastusten aikana, toisin kuin posliinieristeissä, joissa piilossa olevia halkeamia on vaikea havaita, mikä vähentää merkittävästi sähkövuotojen riskiä.

3. Säänkestävyys ja käyttöikä: Kestää UV-ikääntymistä, happoa, emäksistä ja pölykorroosiota; käyttöikä ulkona 30-50 vuotta; matalan lämpötilan jäätymishalkeilu ja auringolle altistumisen ikääntymisen epäonnistumisaste ovat paljon alhaisemmat kuin keraamiset neulaeristeet, mikä johtaa alhaisiin ylläpitokustannuksiin koko elinkaaren ajan.
